商品の詳細:
|
| サイズ: | 250mm | 台紙: | 軸 |
|---|---|---|---|
| 圧力範囲: | 2000kNまたはカスタマイズ | 場合材料: | SS 304 |
| レンズ材料: | 楽器ガラス | Bourtonの管: | SS 316 |
| 動き: | SS 304 | ダイヤル: | アルミニウム、黒いレタリング |
| 正確さ: | 0.5 | Deaign: | EN837-1 |
| ハイライト: | 250mmのパネルの台紙の圧力計,2000年のkNのパネルの台紙の圧力計,SUS304軸圧力計 |
||

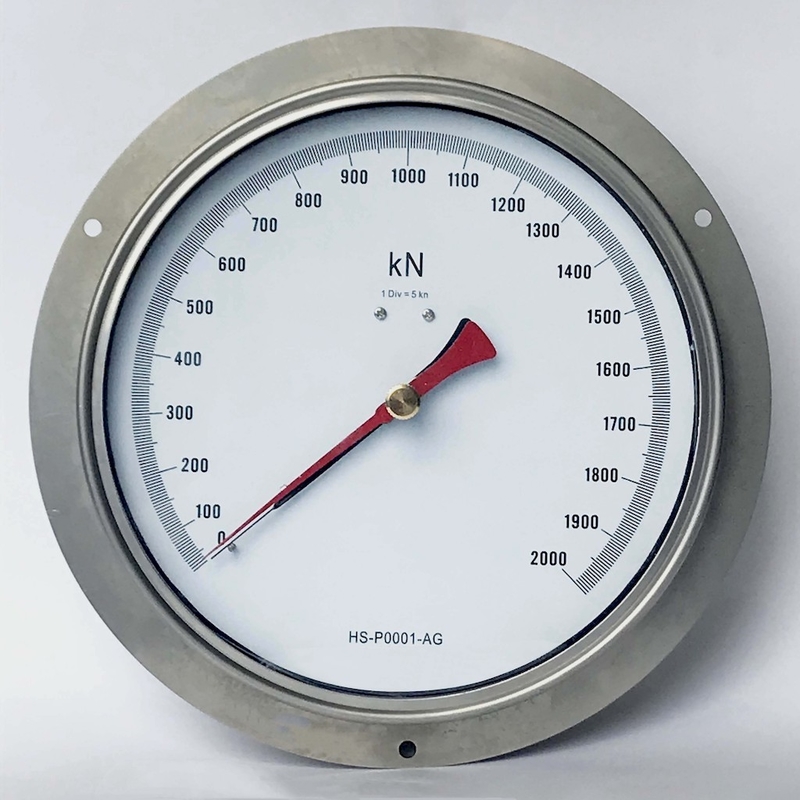

250mmのステンレス鋼 テスト圧力計の2000年のkNの精密圧力計のパネル取り付け
記述
従って螺線形のBourdon管の使用は先端の動きは余りにも小さいように管の壁厚さが十分な正確さがあるには余りにも大きいのでC型の管によって測定することができない高圧範囲でより本当らしい。
適用
ではない積極的な環境の気体および液体の積極的な媒体のため非常に粘性または結晶する、また
実験室の精密測定
高精度な圧力測定、産業タイプ圧力計のテスト
個人的な保護のための高められた安全要求事項
高い動圧の負荷または振動を使って適用のための液体に満ちた言い分を使って
特殊機能
EN 837-1の条件そしてテスト条件に従って設計されている固体バッフル壁が付いている安全圧力計
完全にステンレス鋼から
読書の最適の正確さのためのナイフの刃のポインター
ステンレス鋼からの耐久力のある精密動き
0の… 0.6から0の… 1,600棒スケールの範囲[0の… 10のpsiから0の… 20,000のpsi]
|
設計 |
EN 837-1 |
|
わずかなサイズ |
250mm |
|
正確さ |
0.6、0.4、0.25 |
| 圧力範囲 | 2000年のkN （カスタマイズされる） |
|
働き圧力 |
安定した:フル・スケールの価値 変動:0.9 xのフル・スケールの価値 短い時間:1.3 xのフル・スケールの価値 |
| 許された温度 |
包囲された: -40…乾燥した+60 °C -; -20…+60 °C -グリセリンは満ちた -40… +60 °C -満ちているシリコーン Mediium: 満たされた器械との+100の°Cの最高 空の器械との+200の°Cの最高 |
|
進入保護 |
IP66 |
|
温度効果 |
測定システムの温度が参照の温度+20の°C [+68 °F]から逸脱する時:≤の±のフル・スケールの価値の0.4%/10 °C [≤の±の0.4%/18 °F] |
|
プロセス関係 |
ステンレス鋼、SU 304のSU 316 |
|
圧力要素 |
ステンレス鋼316L |
| 動き | ステンレス鋼 |
| ダイヤル | アルミニウム |
| ポインター | アルミニウム |
| 場合 | ステンレス鋼 |
| リング | 銃剣リング、ステンレス鋼 |
| 窓 |
薄板にされた安全ガラス |
| 単位 |
棒、psi、kg/cm2のkPa、MPa |
| 糸 | G、BSP、PT、BSPT、NPT |
| 選択 | 他のプロセス関係の糸 表面取り付けのフランジ 取付金具 |
次元
| スケールの範囲 | mmの次元 | |||||||
| a | b | D1 | D2 | e | G | h | SW | |
| < 100="" bar=""> | 27 | 65 | 161 | 159 | 17.5 | 1/2」 | 118 | 22 |
| ≥ 100棒（1500のpsi） | 41.5 | 79 | 161 | 159 | 17.5 | 1/2」 | 118 | 22 |
発注情報
モデル/ダイヤルのサイズ/圧力範囲/プロセス関係/選択
