商品の詳細:
|
| サイズ: | 100mm | 台紙: | パネル取り付け |
|---|---|---|---|
| 圧力範囲: | 1.6MPaまたはカスタマイズされる | 場合材料: | ステンレス鋼304 |
| レンズ材料: | 器械ガラス | Bourtonの管: | 蛍光体青銅 |
| 動き: | 黄銅 | ダイヤル: | アルミニウム、デュアルスケール |
| 正確さ: | 1.5 | 液体: | シリコーン油、グリセリン |

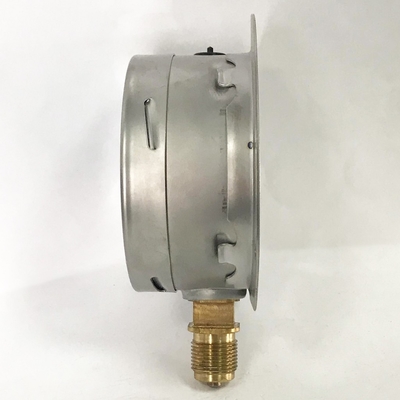

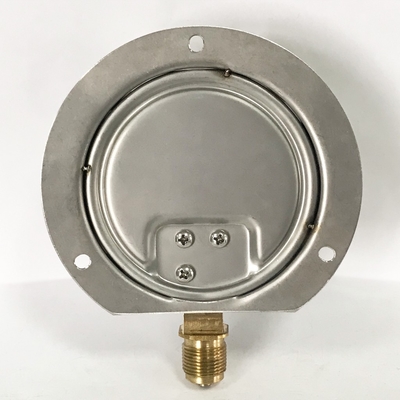

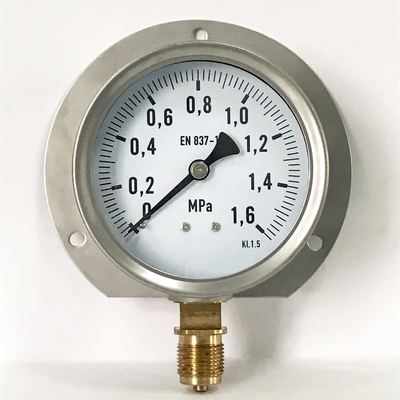

100mm 1.6 MPa Glycerinumは背部フランジのパネル取り付けの液体に満ちた圧力計で圧力計を満たした
記述
300のpsiのフル・スケールの範囲以下に（を含む真空および30"の混合の範囲が付いている圧力計のためにHg0 200 psi以下に）、出る場合は（ゲージが取付けられていた後）正確さを維持して必要である。郵送物の間のそしてプロセスapplictionの温度の変動によりそれから場合圧力を高めるか、または減らす液体の詰物は拡大し、引き締まる。その結果、正確さは減らすことができ、ゲージが大気に出るまでポインターはゼロにきちんと戻らないかもしれない。
適用
高い動圧の負荷および振動を用いる測定の位置のため
非常に粘性ではないまたは結晶および真鍮の部品を攻撃しない気体および液体媒体のために
水力学
圧縮機、造船業
特殊機能
振動および耐衝撃性
特に強い設計
完全にステンレス鋼から
スケールの範囲0のまで… 1000棒
設計 | EN 837-1 |
わずかなサイズ | 100mm |
正確さ | 1.6、1.0 |
| 圧力範囲 | 1.6MPa （カスタマイズされる） |
圧力限定 | 40mm、50mm、63mm: |
| 許された温度 | 包囲された: -20… +60 °C |
進入保護 | IP65 |
温度効果 | 測定システムの温度が参照の温度（+20 °C）から逸脱する時:最高。スパンの± 0.4%/10 K |
プロセス関係 | 黄銅 |
圧力要素 | 黄銅、C-typeまたは螺旋形のタイプ |
| 動き | 黄銅 |
| ダイヤル | 、アルミニウム、ポインター停止ピンなしで多彩 黒いレタリング |
| ポインター | アルミニウム |
| 場合 | ステンレス鋼 |
| リング | ステンレス鋼 |
| 窓 | プラスチック、ガラス、安全ガラス |
| 単位 | 棒、psi、kg/cm2のkPa、MPa |
| 糸 | G、BSP、PT、BSPT、NPT |
| 選択 | 他のプロセス関係の糸 表面取り付けのフランジ 取付金具 |
次元
| サイズ | mmの次元 | kgの重量 | |||||||||
| a | b | b2 | D1 | D2 | e | f | G | h | SW | ||
| 50 | 12 | 30 | 55 | 55 | 50 | 5.5 | - | 1/4" | 48 | 14 | 0.15 |
| 63 | 13 | 32 | 56 | 68 | 62 | 6.5 | - | 1/4" | 54 | 14 | 0.21 |
| 100 | 15.5 | 48 | 81.5 | 107 | 100 | 8 | 30 | 1/2」 | 87 | 22 | 0.80 |
発注情報
モデル/ダイヤルのサイズ/圧力範囲/プロセス関係/選択
